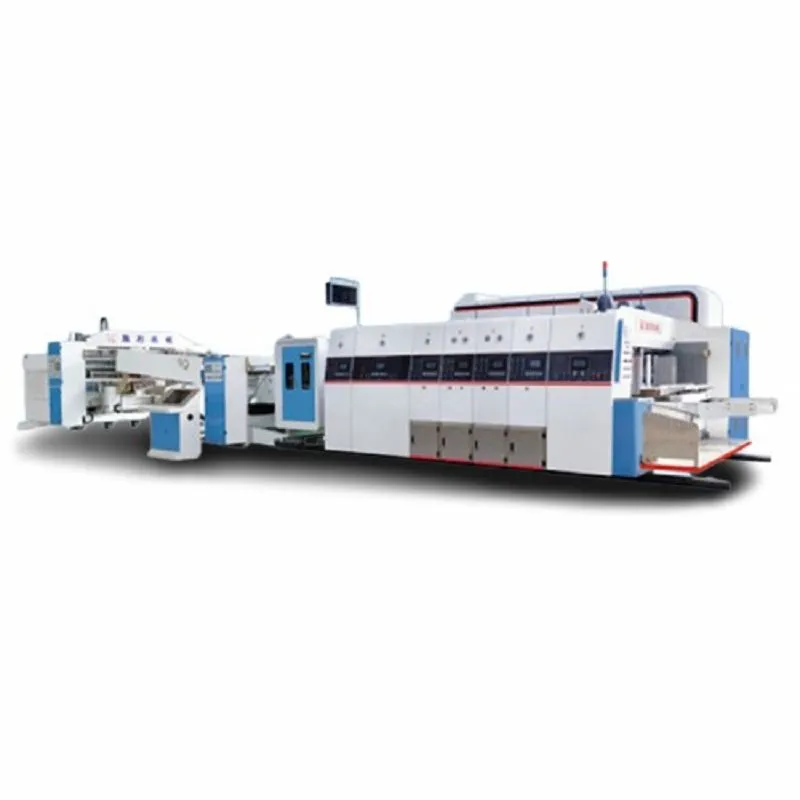

Máquina empacadora de cartón completamente automática





La máquina empacadora de cajas de cartón completamente automática puede estar compuesta por una máquina troqueladora, ranuradora y de impresión 5 6 de dos colores, tres colores y cuatro colores, a la vez que proporciona un proceso completo de impresión, corte, plegado, troquelado, corte de esquinas y las ventajas de productos similares en la absorción de la aeronave basada en el diseño completamente nuevo, tiene una apariencia hermosa, impresión novedosa, compacta y de alta resolución, el error de impresión en color es pequeño, fácil de ajustar y preciso, puede lograr un engranaje de transmisión sin interrupciones, y puede lograr un ajuste continuo de la fase eléctrica del rodillo de impresión de 360 ​​grados, la versión de elevación manual y neumática del avión tiene dos formas estructurales, el aire de la estructura neumática se puede lograr con tinta y rodillo entintador del entintado automático de la placa de impresión y mejorar la velocidad de operación. el avión y está equipado con fase manual y eléctrica de la fase dos, 360-fase de ajuste de grados, la tinta no se seca y se condensa, mejora la vida útil del rodillo de red y del rodillo de goma. Es ideal para la industria del cartón y equipos de impresión avanzados.





1. Sistema de alimentación de borde de ataque:

Sistema de alimentación de papel con borde de ataque tipo rueda, configuración estándar, adecuado para cartón corrugado con cartón corrugado de no menos de 2 mm, rendimiento estable del sistema y precisión de alimentación de papel de ± 1 mm. El modo de alimentación de vanguardia de succión de presión negativa garantiza una alimentación eficiente y precisa de diversos cartones corrugados.



2. Rodillo de alimentación:

El rodillo superior de alimentación de papel adopta un cabezal de eje de carga en caliente de soldadura de doble placa de tubo de acero sin costura de alta calidad, el diámetro exterior es de ￠ 150 mm, el espesor de la pared de procesamiento no es inferior a 20 mm, el rodillo de caucho amortiguador elástico de caucho resistente al desgaste, reduce el aplanamiento del cartón de alimentación. La corrección del equilibrio dinámico se lleva a cabo en cada sección del proceso del eje de transmisión para garantizar la vida útil del eje de transmisión y la estabilidad, precisión y

alimentación de papel confiable.







1. Rodillo de impresión (opción 1-5 color)

Producción de acero de alta calidad, rectificado de superficies, cromado duro. Corrección del equilibrio dinámico y estático, funcionamiento estable; La dirección horizontal y circunferencial del cuerpo del rollo está grabada con una línea de referencia para facilitar la alineación de la placa.

2. Presione el rodillo de impresión

La superficie de la tubería de acero está rectificada y recubierta con cromo duro; Corrección del equilibrio estático y dinámico de múltiples procesos, funcionamiento estable.

3. Rodillo anilox metálico

La holgura entre el rodillo anilox y la placa se ajusta mediante una caja de engranajes helicoidales autoblocantes de doble polo. El rango de ajuste de la indicación de escala es 2-10 mm, lo cual es conveniente y rápido.

4. Rodillo de goma

Rectificado especial del rodillo de goma, buen efecto de transferencia de tinta, garantiza una calidad de tinta uniforme.

5. Alimentación del rodillo superior e inferior

Los cojinetes de la placa de pared a ambos lados del eje motor se pueden lubricar y mantener. El dispositivo de llenado de aceite está instalado para prolongar la vida útil del rodamiento.







1. Control de operación

El botón de control eléctrico se utiliza para ajustar la dirección axial y la altura de la caja de cada portaherramientas. Equipado con dispositivo de parada de emergencia para garantizar la seguridad.



2. Ajuste de la fase de ranurado

Construcción de engranajes planetarios multipunto; Se utilizan engranajes dobles para ajustar la holgura del engranaje de ajuste de fase para garantizar la precisión del ajuste a largo plazo de la maquinaria de fase.



3. Rueda de plegado

Se utiliza tubería de acero sin costura de alta calidad para el eje de prensado y después del tratamiento térmico general. Equilibrio dinámico multiproceso, rectificado de superficies, cromado duro, transmisión suave.



4. Rueda de preprensa

El eje de precompresión está hecho de tubo de acero sin costura de alta calidad, tratado térmicamente en su totalidad. Equilibrio dinámico multiproceso, rectificado de superficies, cromado duro, transmisión suave.



5. Portacuchillas Slotter (portacuchillas para 4 unidades)

Tratamiento de acabado del cabezal de corte ranurado, rectificado del eje del cortador dos veces, revestimiento de cromo duro, liso

movimiento; Ajuste eléctrico del portaherramientas de ranurado, rueda de prensado, posición y desplazamiento axial.







Este tipo de máquina troqueladora no solo se puede utilizar como una caja de forma especial, sino que también se puede utilizar como una máquina troqueladora cuádruple. No es necesario troquelar la versión (ahorre el costo de la versión) y se puede producir con el mismo efecto que el troquelado de cartón ordinario ranurado. Una máquina multipropósito mejora en gran medida la aplicabilidad de varias cajas. Y altura de la caja de ajuste sincrónico manual de cuatro cuchillas, equipada con función de presión de línea de separación de papel, conveniente y rápida.







Proyecto	920	924		1224	1228	1628
Velocidad máxima de pegado (piezas/min)	250			220		200
Tamaño mínimo de carpeta A (mm)	180			200		240
Tamaño mínimo de carpeta B (mm)	150			180		200
Distancia mínima de la máquina C	320			380		440
Ancho mínimo de pila E	300			320		400
Ancho máximo de pila E	900			1200		1600
Tamaño mínimo de hoja H	640			760		880
Tamaño máximo de hoja H	2000		2400		2800
Ancho de solapa F	40
Grosor del cartón (mm)	1.6-8
